国土地理院geonetのデータを利用し、日本列島の伸び縮みを図にしました。
個々の電子基準点の時間軸方向での位置変化は、国土地理院のWebにてグラフを作成することができます。
最新の地殻変動情報(国土地理院)
geonetについては、国土地理院のWebをごらんください。
2011/11/19~26の、めだった地震
今回の図の期間には、最大震度5前後の地震が3つおきています
その影響が 予想していたほどは現れていなみたいです。 もうちょっと伸び縮みして、まとまって色が濃くなるかと思ったのですけれども。
11月20日10:23:40.7 36゜42.6'N 140゜35.2'E 9km M:5.3 茨城県北部 最大震度:5強 11月21日19:16:29.5 34゜52.3'N 132゜53.6'E 12km M:5.4 広島県北部 最大震度:5弱 11月24日19:25:33.7 41゜45.0'N 142゜53.2'E 43km M:6.2 浦河沖 最大震度:5弱

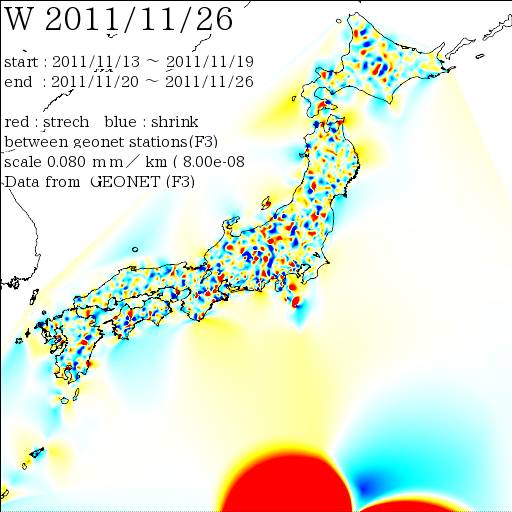

伸縮 先週比
2011-11-26と、その一週間前との座標の比較です。
赤いところは伸びたところ、青いところは縮んだところ。
マウスカーソルを重ねると、2011-11-19の画像へと切り替わります。(要javascript)
画像をダウンロード

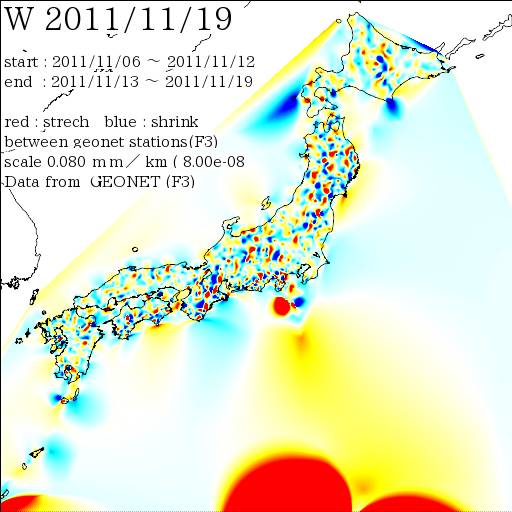

伸縮 先週比 2011-11-19
伸縮 前月比
2011-11-26と その一ヶ月前との比較です。
赤いところは伸びたところ、青いところは縮んだところです。
マウスカーソルを重ねると、2011-11-19の前月比の画像へと切り替わります。(要javascript)
画像をダウンロード

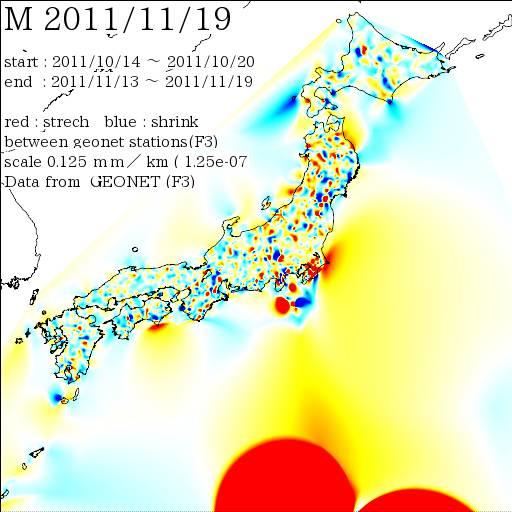

伸縮 前月比 2011-11-19

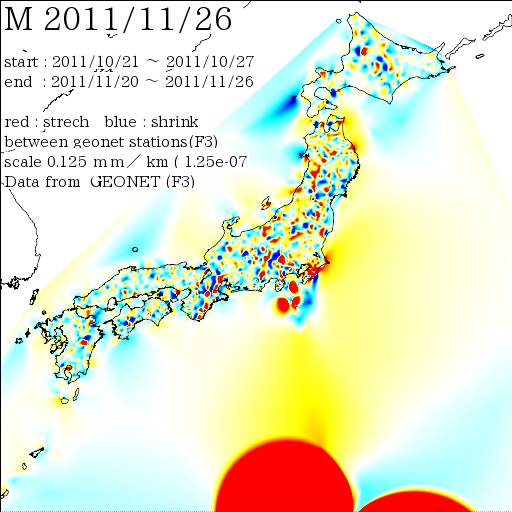

伸縮 前月比 2011-11-26

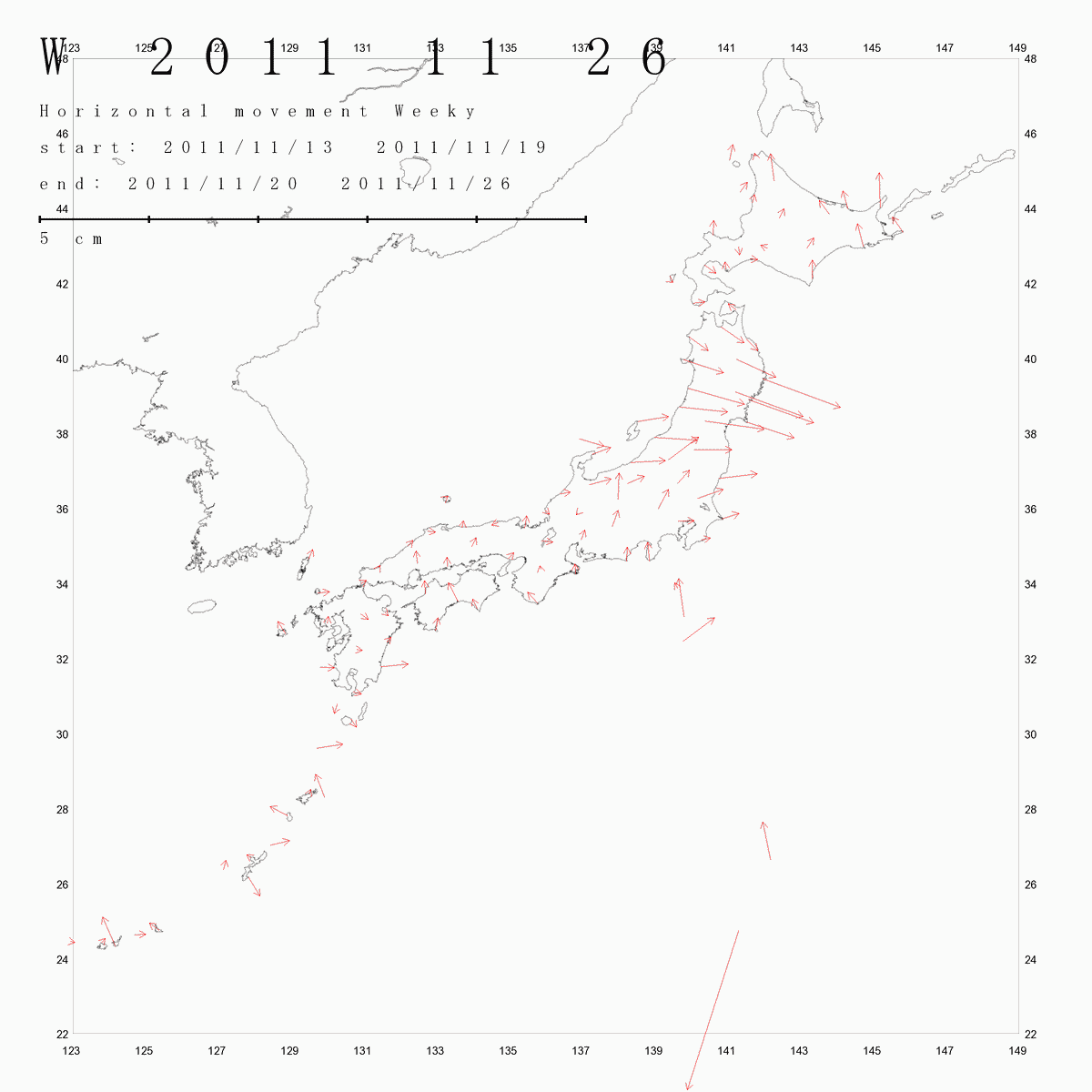

水平変位 矢印 先週比
画像をダウンロード
伸縮 前月比 先週比
2011-11-26の前月比、先週比の比較です。
マウスカーソルを重ねると、先週比の画像へと切り替わります。(要javascript)
一ヶ月での移動と、一週間単位での移動を見比べてみてください。
